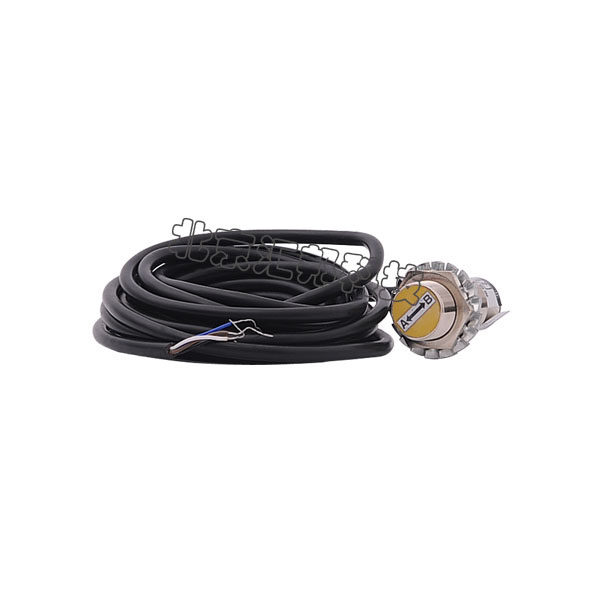

HB—G型無觸點接近開關是專門針對可識別相位計數的特點設計的一

種接近開關，當轉軸以A箭頭方向旋轉時，接近開關的兩個輸出端會按順

序輸出兩個相位差90度的開關信號，當轉軸以B箭頭方向通過時，接近開

關的兩個輸出端會輸出和A方向通過時相位相反的兩個開關信號，這樣有

規律的信號送到可識別相位計數器中即可完成可識別相位計數,即轉軸正

時針轉一圈計數加一（或減一），轉軸逆時針轉一圈計數減一（或加一）

參考安裝示意圖。
